比砒霜还要“毒”！蓝宝毒药HD4890超频测试
超越公版 毒药HD4890震撼上市
公版产品的做工、用料一向被用户认可，而AIB、AIC的产品同样是品质的象征。在AMD的AIB中蓝宝作为自ATI以来铁杆核心合作伙伴，其产品无论公版还是非公版都得到了消费者的追捧。
在个性化产品中，蓝宝相继推出了高端Atomic和Toxic两大系列，其中Toxic（毒药）是面向普及市场的特色高阶产品，其不仅做工品质优良，还默认高频和优秀散热器，产品特色显著、性价比出众。
型号：蓝宝 HD4890 Toxic
在Radeon HD 4890正式发布2个月左右的时间里，蓝宝石终于推出了Radeon HD 4890毒药版，这款产品标配Vapor -X真空腔散热系统，默认960MHz/4200MHz频率，它会带来怎样惊喜，让我们拭目以待。

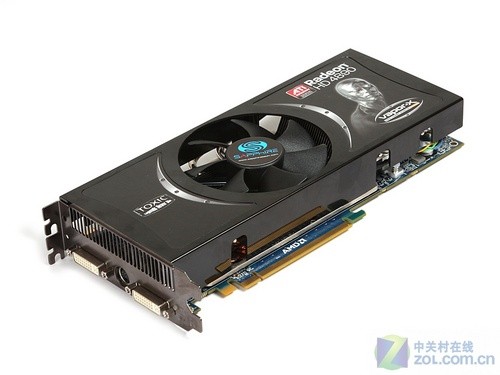

蓝宝Radeon HD 4890毒药版
蓝宝Radeon HD 4890毒药版采用公版的B790版PCB设计，它与Radeon HD 4870的PCB相似，但是在核心周围的布线设计，以及供电模组的布线设计上，均有不同程度的完善，我们可以认为Radeon HD 4890的PCB是在Radeon HD 4870的PCB基础上完善而来。

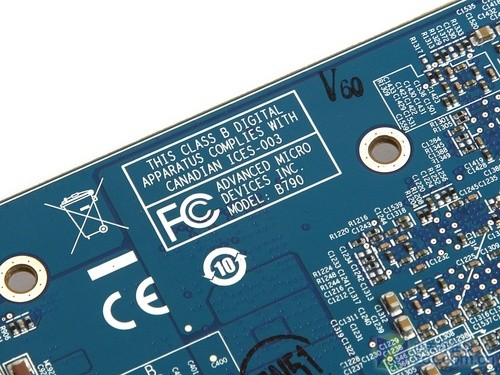

采用B790公版PCB设计

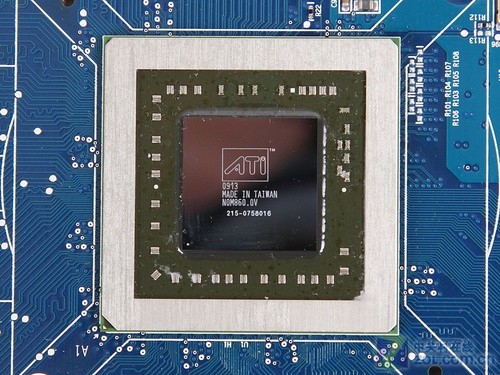

55nm制程RV790核心
用于Radeon HD 4890的RV790核心是由台积电（TSMC）基于55nm 工艺制造，晶体管数目9.59亿、核心表面积282平方毫米，拥有800个流处理器和16个光栅处理器。RV790内置256bit位宽的内存控制器及符合PCI Express 2.0规范的I/O接口，其800个流处理器和整个GPU运行频率同步。同时RV790也内置了符合HD Audio规格的音频逻辑，可以直接输出完整的HDMI信号。
众所周知，RV770和RV790核心同为55nm工艺设计，在基于相同的架构下RV790核心面积为282mm2，而RV770的核心面积仅为260mm2。RV790是相对RV770重新Tape out的新产品，在RV790核心外围新增了Decap Ring（去耦环），它的优势是能够有效降低信噪，这也是为什么RV790核心能够在默认散热条件下达成1GHz的核心频率原因。同时RV790还对芯片时序（Timing）重新优化，并对电驴功耗分布进行了优化调整。

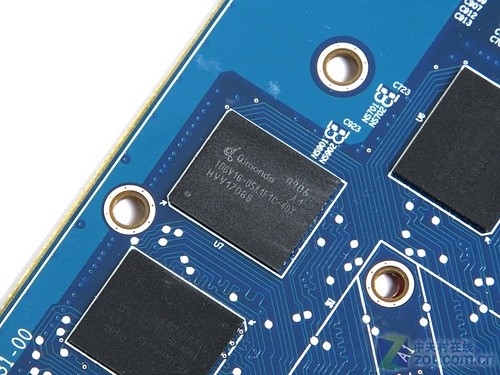

Qimonda IDGV1G-05A1F1C-40X GDDR5颗粒
蓝宝Radeon HD 4890毒药中使用了Qimonda IDGV1G-05A1F1C-40X GDDR5内存芯片，8颗规格为32M*32bit的颗粒构成了256bit/1024MB的显存规格组合。和GDDR3相比，GDDR5内存芯片内的预读取I/O翻番，以同样的内核频率前提下实现加倍的外部频率，当然同时也付出延迟更高的代价，但在庞大带宽支持下获得性能提升仍然是十分明显。
蓝宝Radeon HD 4890毒药BIOS设定的内存频率为4200MHz（QDR），远远超出现有其他显卡的内存频率，十分夸张。GDDR5的默认工作电压为1.5V，目前工艺下整体功率较GDDR3稍高。

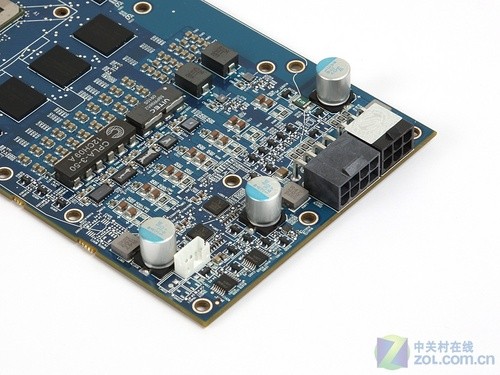

3+2+1+1相供电设计/8pin+6pin外接供电组合
与以往不同的是，蓝宝Radeon HD 4890毒药版采用了3+2+1+1相核心供电，即采用了VDDC 三相+ VDDCI 两相+ MVDDC一相+ MVDDCI一相、一共七相的专业设计。
CPLA-3-50耦合电感搭配于核心主供电，而Pules PA1312NL搭配于辅助核心供电模组，同时每相再与VT1165SF芯片和陶瓷贴片电容组合了豪华的核心供电。显存供电采用了2相设计，两颗Pul
不过值得注意的是，蓝宝这款Radeon HD 4890由于默认超高频率，所以默认功耗相对公版有了进一步提升，为了保证产品的稳定运行，外接供电方面其并没有采用公版的双6pin组合，而是采用8pin + 6pin的更高规格组合。

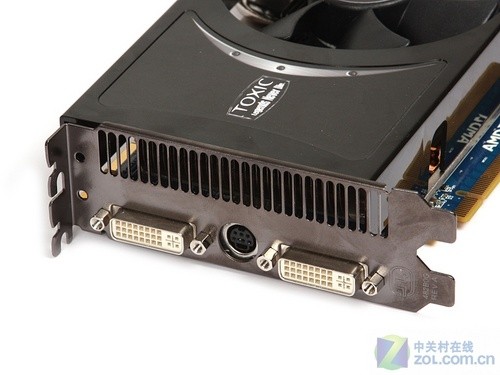

DVI*2 + D-SUB接口组合
蓝宝石Radeon HD 4890毒药版的视频信号输出接口采用了双DVI + S-Video的组合，通过附件中搭配的DVI to HDMI和DVI to D-Sub转换器可以实现绝大部分用户所需。
#p#副标题#e#
毒药HD4890标配第五代Vapor-X
蓝宝Toxic（毒药）系列在产品PCB上的选择较为不固定，既有公版设计（例如本文介绍的Radeon HD 4890毒药）又有非公版设计，但在散热器搭配方面，蓝宝Toxic（毒药）系列肯定会选择一款更佳豪华的散热器。
标配散热器
主散热器方面设计思路与公版一样，采用核心、显存的一体化散热方案，不过在具体设计方面二者却大不相同。
全新蓝宝Radeon HD 4890 毒药采用了蓝宝属于第五代的Vapor-X散热结构，基于蓝宝独家的Vapor-Chamber真空腔均热板打造。

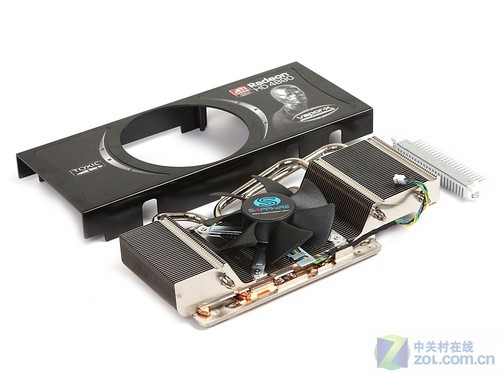

散热系统解析
由于主散热器的吸热底只与核心、显存“零距离”接触，但在核心模组供电上没有直接接触。由于高端产品供电模块散热问题不容忽视，所以该款Radeon HD 4890毒药标配了独立被动散热模块。

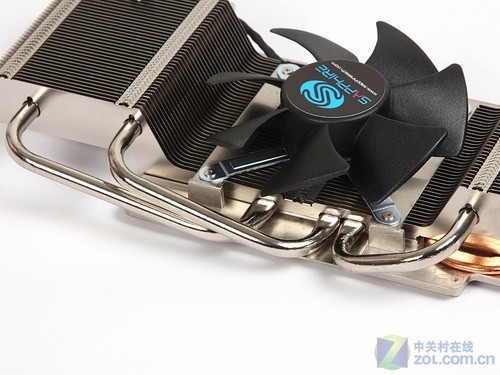

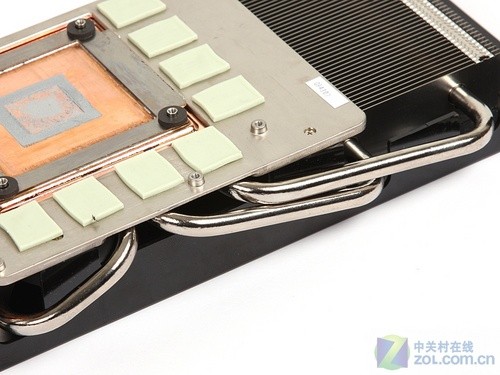

主散热模块标配3+1根U型热管
主散热模块采用3+1根U型热管，其中3根较为明显主要服务于核心散热，右侧还有一个U型铜制热管，这个主要是服务更快的鳍片间导热。
主散热模块的风扇中置，与公版的离心式散热器右置有所区别各有优势，但对于蓝宝的Vapor-X而言，风扇中置效果更佳。
蓝宝Radeon HD 4890 毒药采用了蓝宝属于第五代的Vapor-X散热结构，基于蓝宝独家的Vapor-Chamber真空腔均热板打造（以下资料源于蓝宝官方）：

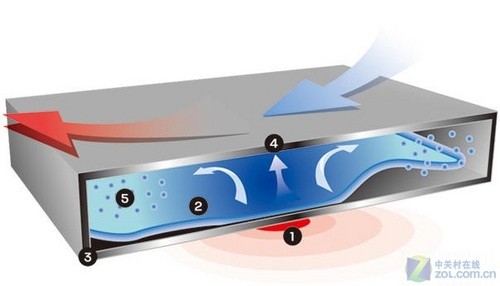

Vapor-chamber运作详解
1.均热板底座受热，热源加热铜网微状蒸发器——吸热
2.冷却液( 纯净水)在真空超低压环境下受热快速蒸发为热空气(<104 Tor或更少)——吸热
3.Vapor Chamber采用真空设计，热空气在铜网微状环境流通更迅速—导热
4.热空气受热上升，遇散热板上部冷源后散热，并重新凝结成液体—散热
5.凝结后的冷却液通过铜微状结构毛细管道回流入均热板底部蒸发源处—回流，回流的冷却液通过蒸发器受热后再次气化并通过铜网微管吸热>导热>散热，如此反复作用。
核心+显存一体化散热模块
主散热模块采用了核心、显存一体化设计。

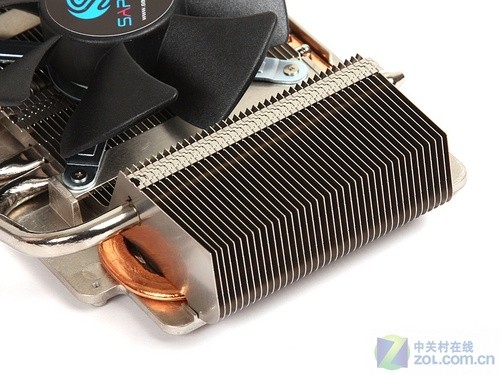

散热模块标配39片铝制散热器
散热器鳍片共由39片铝鳍组成，多鳍大散热面积的设计有利于整体实现更强散热效果。

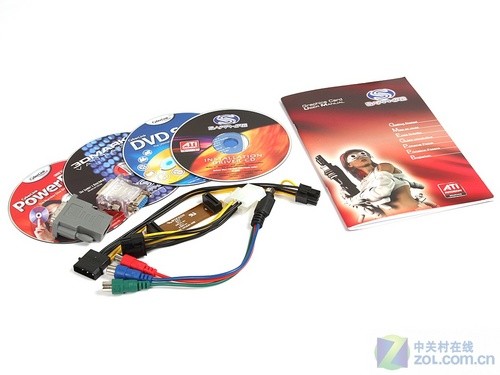

丰富的附件
产品的附件非常丰富，不仅标配驱动光盘盒说明书，还硬件方面还赠送了8pin/6pin外接供电转接线、DVI to HDMI转换器、CrossFireX桥等，软件方面正版PowerDVD、DVD Suit及3Dmark Vantage等应有尽有。
#p#副标题#e#
● 测试系统硬件环境
| 测 试 平 台 介 绍 | |
| 中央处理器 | Intel Core i7-965 Extreme Edtion |
|
|
|
| 内存模组 | G.Skill DDR3 1600 2GB*3 |
| （运行在1600 9-9-9-24-1T） | |
| 主板 | ASUS P6T |
| （Intel X58 Chipset / BIOS版本号：0112） | |
| 显示卡 | 蓝宝Radeon HD 4890毒药（Toxic） |
| （RV790 / 1024MB / 核心:960MHz / Shader:960MHz / 显存:4200MHz） | |
| 公版Radeon HD 4890 | |
| （RV790 / 1024MB / 核心:850MHz / Shader:850MHz / 显存:3900MHz） | |
| 硬盘 | Seagate Barracuda 7200.10 SATA |
| （320GB / 7200RPM / 16M |
|
| 电源供应器 | Antec 700W |
| （ATX12V 2.0 / 700W） | |
| 显示器 | DELL 3007WFP |
| （30英寸LCD / 2560*1600分辨率） | |
● 测试系统的软件环境
| 操 作 系 统 及 驱 动 | |
| 操作系统 | Microsoft Windows Vista Ultimate SP1 |
| （中文版 / 版本号6001） | |
| 主板芯片组驱动 | Intel X58 Chipset fot Vsita |
| （WHQL / 版本号 9.1.1.1004） | |
| 显卡驱动 | |
| AMD-ATI Catalyst for Vista | |
| （WHQL / 版本号 9.5） | |
|
|
256 0*1600_32bit 60Hz |
测试内容包括D3D合成测试软件3Dmark Vantage，及3款最新DirectX 9 3D游戏和3款DirectX 10游戏。合成测试软件3DMark用总分衡量性能，3D游戏用平均fps来衡量性能，两者都是越高越好。
| 测 试 软 件 相 关 介 绍 | ||
| 3D合成 |
3Dmark06 | |
| （Futuremark / 版本号1.10） | ||
| 3Dmark Vantage | ||
| （Futuremark / 版本号1.00） | ||
| 3D游戏 | DirectX 9 | |
| Call of Duty 5 : World at War | ||
| （Activision / 版本号 1.0） | ||
| Lefr for Dead | ||
| （EA / 版本号1.0） | ||
| Need for Speed:Undercover | ||
| （EA / 版本号1.0） | ||
| DirectX 10 | ||
| Company of Heroes | ||
| （Relic / 版本号1.7.1） | ||
| Crysis | ||
| （Crytek / 版本号1.2.1） | ||
| Farcry 2 | ||
| （Ubisoft / 版本号 1.0） | ||
| 测 试 辅 助 软 件 | |
| 速度记录软件 | Fraps |
| （beepa / 版本号 2.9.8） | |
#p#副标题#e#

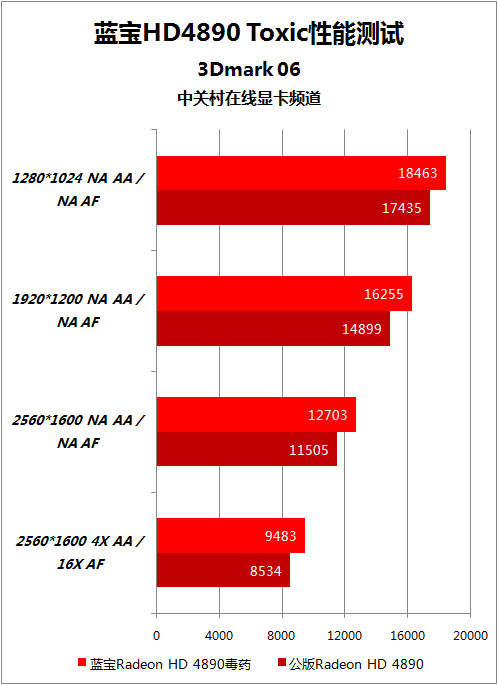

● DX9理论性能测试：3DMark 06
3Dmark 06作为上一代3DMark系列巅峰之作，所有测试

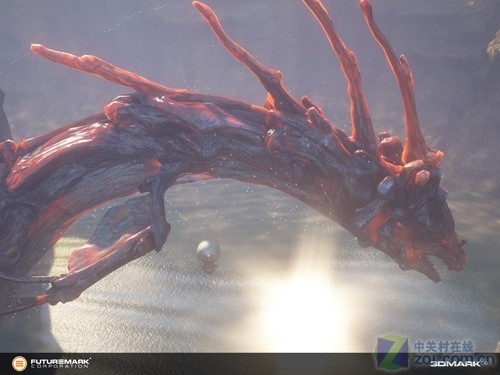

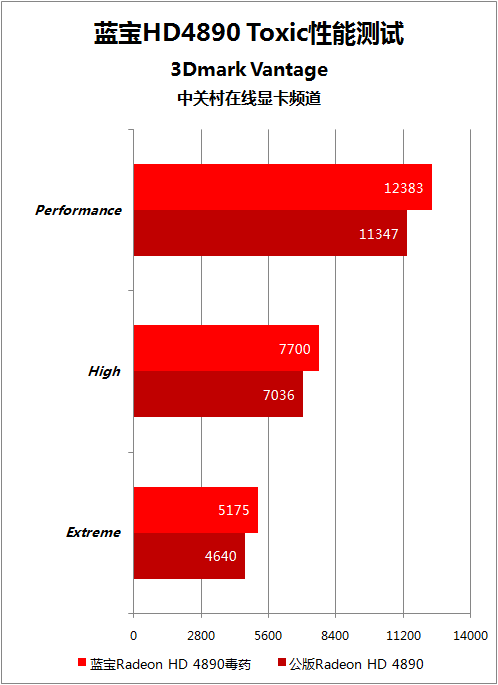

3DmarkVantage是Futuremark最新推出的一款显卡3D性能测试，该款软件仅支持DirectX 10系统及DirectX 10显卡。测试成绩主要由两个显卡测试和两个CPU测试构成，整个测试软件各家偏重整机性能。
#p#副标题#e#

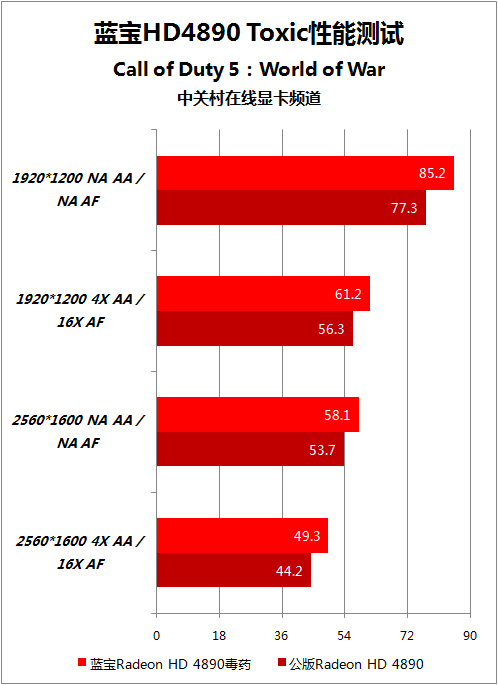

● Call of Duty 5:World at War
与《使命召唤4》不同，《使命召唤5世界战争/战火世界》不但由曾开发《使命召唤3》的Treyarch负责制作，而且游戏的战场也回到了系列之前的第二次世界大战时期，游戏将围绕发生在太平洋战场的战役展开，让玩家体验美军与日军之间的战争场面。
>>游戏类型：DirectX9 第一人称射击游戏
>>测试方式：黑夜室外/室内场景，沿同一固定路线跑完3次取平均值，Fraps计速
>>画质设定：可设置的全部最高

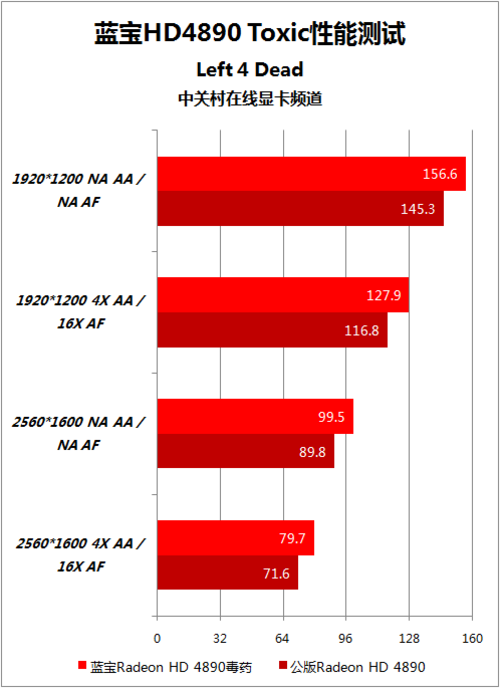

● Left 4 Dead
Valve 公布全新射击游戏《Left 4 Dead》，游戏由《反恐精英：零点危机》(Counter-Strike：Condition Zero，简称 CSCZ)游戏工作室 Turtle Rock 制作，强调使用“强化版”的 Source 引擎，将带领玩家进入冲击性的射击快感。
>>游戏类型：DirectX9 第一人称射击游戏
>>测试方式：白天室外/室内场景，开始场景一段游戏的自行录像回放
>>画质设定：可设置的全部最高
>>AA、AF设定：AA和AF均在游戏中开启
#p#副标题#e#

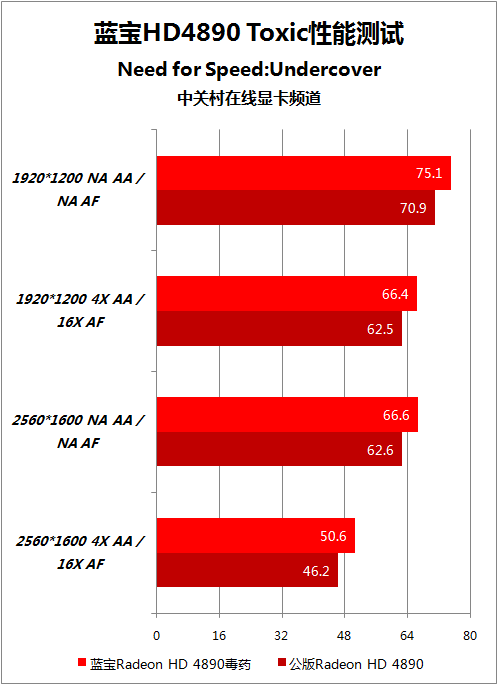

● Need for Speed:Undercover
《极品飞车12》玩家们将在高速公路上进行赛车，躲避警车并战胜对手，逐步深入一个国际犯罪组织的秘密行动并最终将其摧毁。这部新游戏宣告了高度紧张的警车追逐游戏模式的回归，同时还带来了全新的“英雄驾驶引擎”——即使是时速高达180英里的惊险公路车赛，这一独特技术也可为你带来令人难以置信的精彩画面表现。
>>游戏类型：DirectX9 竞速类游戏
>>测试方式：同一弯道竞速场景，人为操作跑完3次取平均值，Fraps计速
>>画质设定：全部最高

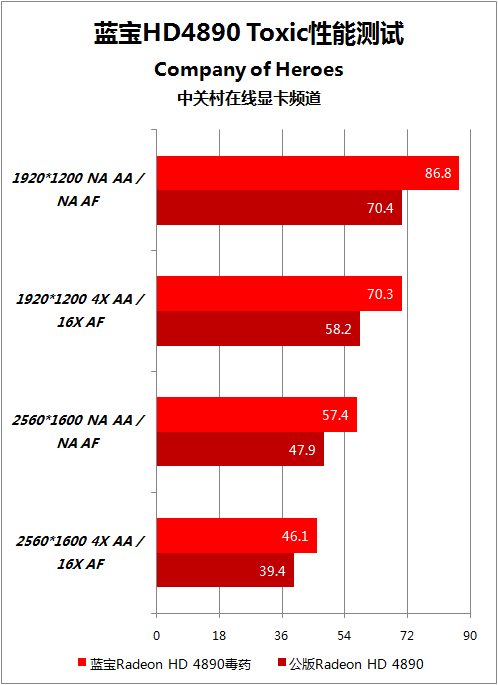

● Company of Heroes
>>游戏类型：DirectX10 即时战略游戏
>>测试方式：游戏自带性能测试工具，内容为3D实时运算的剧情过场回放
>>画质设定：全部最高
#p#副标题#e#

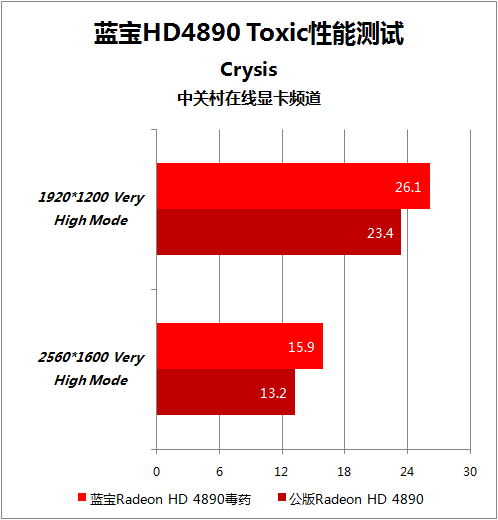

● Crysis
跳票多时、万众期待的DirectX 10游戏大作Crysis，把目前PC 3D娱乐的视觉体验发挥到极致的游戏，大量使用DirectX 10的硬件功能，对显卡的负载也提升至空前水平。
>>游戏类型：DirectX10 第一人称视角射击游戏
>>
>>画质设定：全部最高DX10理论性能测试：3Dmark Vantage

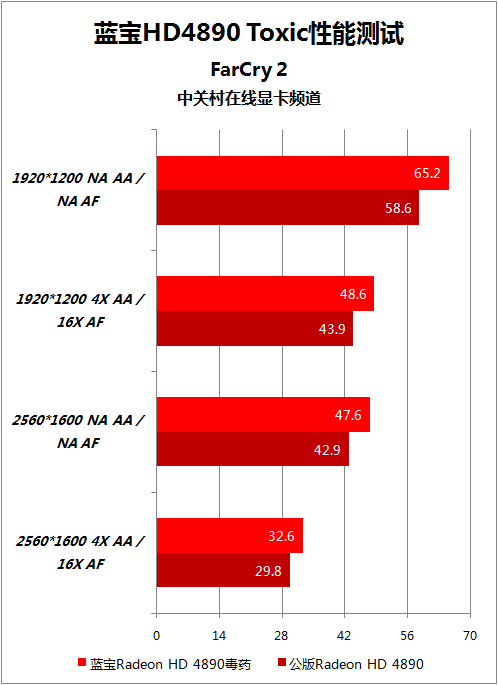

● FarCry2
使用CryENGINE®和PolyBump™折服世人的经典之作FarCry推出了第二代作品——FarCry2，这款作品无论是游戏引擎还是画面设计都有了长足进步，该作仍然由Ubisoft发布。
>>游戏类型：DirectX10 第一人称射击游戏
>>测试方式：游戏自带性能测试工具，内容为3D实时运算的战斗回放
>>画质设定：全部最高
#p#副标题#e#
温度/超频测试 毒药让你情不自“饮”
“毒药”是让人一听就毛骨悚然的名词，但经过前文的性能介绍是否让众多消费者有种想被“毒药”毒到的感觉？！
蓝宝HD4890 Toxic（毒药）不仅在默认频率下性能出众，在散热系统效能上和超频能力上依然出众，本环节将针对该产品的温度计超频性能做针对性测试。
● 应用测试-产品温度检测

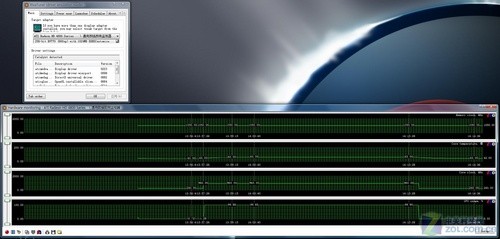

在温度测试中，首先笔者会在系统运行6个rthdribl v.1.2程序，连续运行半小时后待峰值温度恒定后，通过温度监控软件记录恒定后温度，同理在待机状态下记录待机平均温度。
测试平台采用裸机测试，没有安放到机箱中。测试环境温度，由于测试环境无法保证恒定温度，室温在25°C。由于上述不定因素的存在，所以本环节温度测试仅供参考。
待机平均温度：42°C 满载峰值温度：63°C （室温25°C）
由于采用先进的Vapor-X均热板第五代产品，即使面对默认超频版的Radeon HD 4890毒药也应对从容。
待机平均温度仅为42°C，满载峰值温度不过63°C，虽然笔者的测试环境在裸机环境中，但在同样环境下拥有如此散热水平的高效能散热系统不多。
● 应用测试-产品超频检测
虽然很多第三方软件已经支持Radeon HD 4890产品的超频，但在超频环节笔者还是选择了CCC驱动中的ATI Overdrive，因为对于普通用户而言控制面板中集成的超频功能更加易用、更加简便。

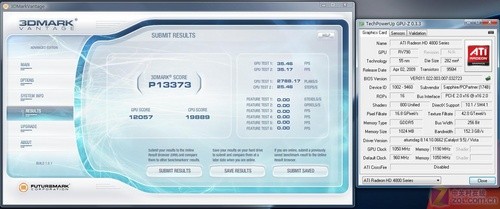

超频至1050MHz/4720MHz 成绩：13373
RV790是首款默认参数设置及散热设备条件下超过1GHz的GPU，显存方面标配的是Qimonda GDDR5显存芯片，这两者的组合会造就何种超频“奇迹”呢？
笔者在默认散热条件、默认BIOS设置下，使用CCC控制面板中的ATI Overdrive超频功能简单、轻松的将频率锁定在1050MHz/4720MHz下，此时3Dmark Vantage Performance成绩达到13373。
评测总结
Toxic作为蓝宝的经典系列产品，Vapor-X均热板散热器系统与之相随，回首过往到本文的蓝宝HD4890 Toxic，Vapor-X已经是第五代产品（更多相关信息请查看官方链接）……
Vapor-X 第一代 HD3870 ATOMIC/TOXIC
Vapor-X 第二代 HD4870 TOXIC
Vapor-X 第三代 HD4870/HD4850 Vapor-X
Vapor-X 第四代 HD4890 Vapor-X
Vapor-X 第五代 HD4890 ATOMIC/TOXIC
强劲的性能、高效散热器、爆发性的超频，这一切无不让所有人对蓝宝HD4890 Toxic留下了深刻印象。如果近期你有打算升级或者装配一套高性能3D平台， 不妨把蓝宝HD4890 Toxic作为首选。
优势：标配Vapor-X第五代均热板散热系统；
标配3+2+1+1相强力供电模块，同时启用8pin + 6pin外接供电；
默认频率高达960MHz/4200MHz；
超频性能强，核心轻松过1GHz；
附件丰富，提供多款正版收费软件；
不足：也许2199元零售价看似过高，但正所谓“一分钱、一分货”，在列举上述5大优势后2199元到底是优势、还是不足，就得“仁者见仁、智者见智”了。
